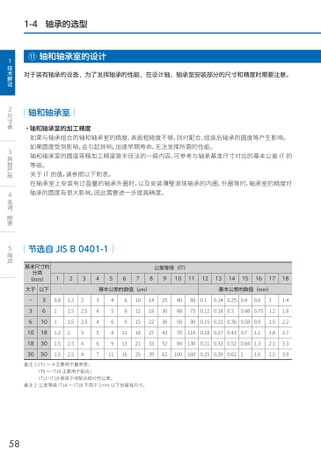

1-4轴承的选型⑪轴和轴承室的设计对于装有轴承的设备,为了发挥轴承的性能,在设计轴、轴承室安装部分的尺寸和精度时需要注意。轴和轴承室·轴和轴承室的加工精度如果与轴承组合的轴和轴承室的精度、表面粗糙度不够,则对配合、组装后轴承的圆度等产生影响。如果圆度受到影响,会引起异响,加速早期寿命,无法发挥所需的性能。轴和轴承室的圆度等精加工精度是半径法的一般内容,可参考与轴承基准尺寸对应的基本公差IT的等级。关于IT的值,请参照以下附表。在轴承室上安装有过盈量的轴承外圈时,以及安装薄壁滚珠轴承的内圈、外圈等时,轴承室的精度对轴承的圆度有很大影响,因此需要进一步提高精度。节选自JISB0401-1基准尺寸的…分类…(mm)大于以下-363610101818303050公差等级(IT)123456789101112131415161718基本公差的数值(μm)基本公差的数值(mm)0.81.22111.52.51.52.51.221.52.51.52.53443445674568911689111316101215182125141822273339253036435262404858600.10.140.250.40.611.4750.120.180.30.480.751.21.8900.150.220.360.580.91.52.2701100.180.270.430.71.11.82.7841300.210.330.520.841.32.13.31001600.250.390.6211.62.53.9备注1: T1～4主要用于量表类; IT5～IT10主要用于配合; IT11~IT18是用于非配合部分的公差。备注2:公差等级IT14～IT18不用于1mm以下的基准尺寸。58
| <
|
> |
>>
