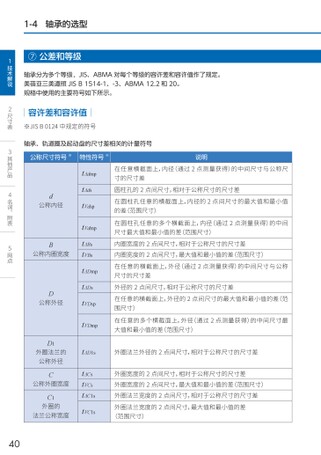

1-4轴承的选型⑦公差和等级轴承分为多个等级,JIS、ABMA对每个等级的容许差和容许值作了规定。美蓓亚三美遵照JISB1514-1、-3、ABMA12.2和20。规格中使用的主要符号如下所示。容许差和容许值※JISB0124中规定的符号轴承、轨道圈及起动盘的尺寸差相关的计量符号公称尺寸符号※特性符号※tΔdmptΔdstVdsptVdmptΔBstVBstΔDmptΔDstVDsptVDmptΔD1stΔCstVCstΔC1stVC1sd公称内径B公称内圈宽度D公称外径D1外圈法兰的公称外径C公称外圈宽度C1外圈的法兰公称宽度说明在任意横截面上,内径(通过2点测量获得)的中间尺寸与公称尺寸的尺寸差圆柱孔的2点间尺寸,相对于公称尺寸的尺寸差在圆柱孔任意的横截面上,内径的2点间尺寸的最大值和最小值的差(范围尺寸)在圆柱孔任意的多个横截面上,内径(通过2点测量获得)的中间尺寸最大值和最小值的差(范围尺寸)内圈宽度的2点间尺寸,相对于公称尺寸的尺寸差内圈宽度的2点间尺寸,最大值和最小值的差(范围尺寸)在任意的横截面上,外径(通过2点测量获得)的中间尺寸与公称尺寸的尺寸差外径的2点间尺寸,相对于公称尺寸的尺寸差在任意的横截面上,外径的2点间尺寸的最大值和最小值的差(范围尺寸)在任意的多个横截面上,外径(通过2点测量获得)的中间尺寸最大值和最小值的差(范围尺寸)外圈法兰外径的2点间尺寸,相对于公称尺寸的尺寸差外圈宽度的2点间尺寸,相对于公称尺寸的尺寸差外圈宽度的2点间尺寸,最大值和最小值的差(范围尺寸)外圈法兰宽度的2点间尺寸,相对于公称尺寸的尺寸差外圈法兰宽度的2点间尺寸,最大值和最小值的差(范围尺寸)40
| <
|
> |
>>
