NMB_Ball-Bearing-Products-Catalog_CN_2024


>> P.38

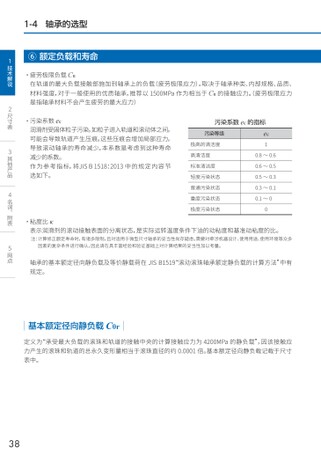

1-4轴承的选型⑥额定负载和寿命疲劳极限负载Cu・在轨道的最大负载接触部施加到轴承上的负载(疲劳极限应力)。取决于轴承种类、内部规格、品质、材料强度,对于一般使用的优质轴承,推荐以1500MPa作为相当于Cu的接触应力。疲劳极限应力是指轴承材料不会产生疲劳的最大应力)污染系数ec・润滑剂受固体粒子污染,如粒子进入轨道和滚动体之间,可能会导致轨道产生压痕。这些压痕会增加局部应力,导致滚动轴承的寿命减少。本系数是考虑到这种寿命减少的系数。作为参考指标,将JISB1518:2013中的规定内容节选如下。污染系数ec的指标污染等级ec1极高的清洁度高清洁度标准清洁度轻度污染状态普通污染状态重度污染状态极度污染状态0.8~0.60.6~0.50.5~0.30.3~0.10.1~00粘度比κ・表示润滑剂的滚动接触表面的分离状态,是实际运转温度条件下油的动粘度和基准动粘度的比。注:计算修正额定寿命时,有诸多限制,且对适用于微型尺寸轴承的妥当性尚存疑虑。需要对牵涉机器设计、使用用途、使用环境等众多因素的复杂条件进行确认,因此请在具丰富经验和验证基础上对计算结果的妥当性加以考量。轴承的基本额定径向静负载及等价静载荷在JISB1519滚动滚珠轴承额定静负载的计算方法”中有规定。基本额定径向静负载C0r定义为“承受最大负载的滚珠和轨道的接触中央的计算接触应力为4200MPa的静负载”,因该接触应力产生的滚珠和轨道的总永久变形量相当于滚珠直径的约0.0001倍。基本额定径向静负载记载于尺寸表中。38


<< | < | > | >>
