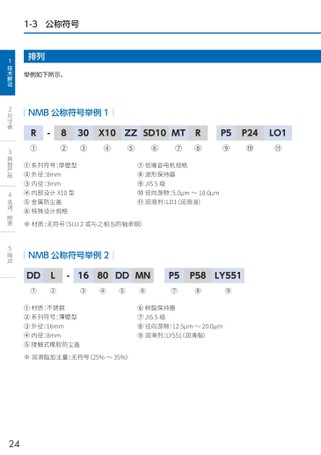

1-3公称符号排列举例如下所示。NMB公称符号举例1R①-8②30X10ZZSD10MT③④⑤⑥⑦R⑧P5P24LO1⑨⑩⑪①②③④⑤⑥ 系列符号:厚壁型 外径:8mm 内径:3mm 内部设计X10型 金属防尘盖 特殊设计规格⑦⑧⑨⑩⑪ 低噪音电机规格 波形保持器 JIS 5级 径向游隙:5.0μm～10.0μm 润滑剂:LO1(润滑油)※材质:无符号(SUJ 2或与之相当的轴承钢)NMB公称符号举例2DD①L②-1680DDMNP5P58LY551③④⑤⑥⑦⑧⑨①②③④⑤ 材质:不锈钢 系列符号:薄壁型 外径:16mm 内径:8mm 接触式橡胶防尘盖※润滑脂加注量:无符号(25%～35%)⑥⑦⑧⑨ 树脂保持器 JIS 5级 径向游隙:12.5μm～20.0μm 润滑剂:LY551(润滑脂)24
| <
|
> |
>>
